振动喂料机属于单性能强迫振动系统，激振源为1对转子带有偏心重块的振动电机，2台电机之间无强迫联系，振动喂料机的振动出现于振动电机转子反向自同步运行所出现的离心力，偏心块在运行的各个瞬间位置，离心力沿抛掷方向的合力是互相迭加，而其法线方向的离心力是互相抵消形成单一的沿抛掷方向的激振力，在此激振力的影响下，喂料机槽体内的石子持续作斜上抛运动，从而符合运输石子之目的。

振动喂料机结构：

电机振动喂料机由吊挂系统、槽体、振动电机构成，槽体由槽底、侧板、增强筋板、推力板及电机底板焊接而成，槽体高度较电磁振动喂料机低，利于减少参振重量，添加振动幅度，槽底制成U型，可提高槽体刚度并利于排料，吊挂系统由压缩弹簧、吊挂及支座、减振块等部分构成，振动电机选择JZQ型电机做为振源，这类电机的转轴两端各安装2组性能相等的偏心块，因此它将动力源和振源合为一体，其激振力的大小可以通过变化扇形偏心块的对开度来调整，这类电机使用双列滚柱轴承，因此能承受和传递激振力，绝缘等级为E级。

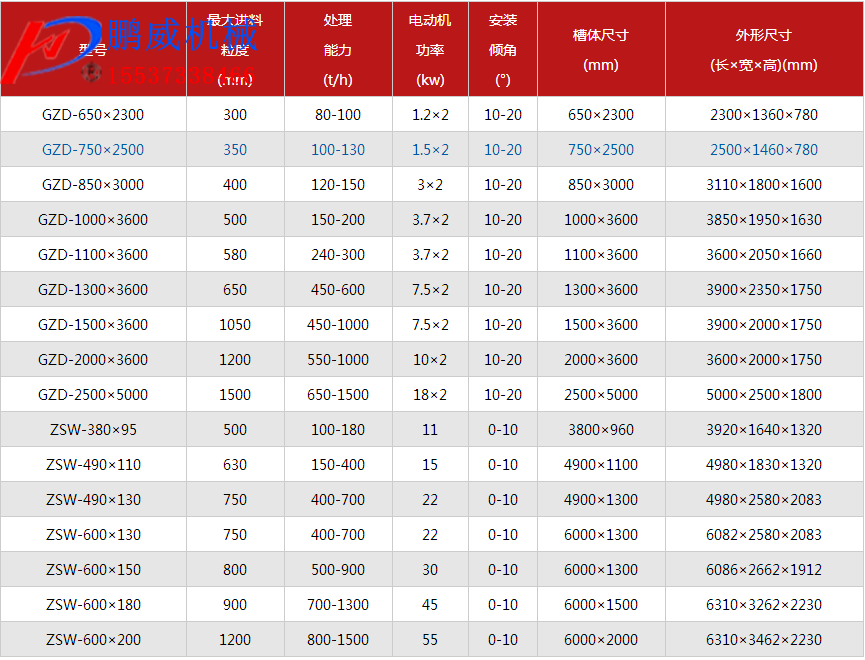

振动喂料机参数表：

振动喂料机特点:

1、槽板采用双圆弧板，有效防止漏料。

2、牵引链采用承重与牵引分开的结构，提高了板喂料机承受冲击载荷能力。

3、喂料机尾部拉紧装置设有碟形弹簧，能减速缓链条冲击载荷，提高了链条的使用寿命。

4、喂料机由头部驱动装置、尾轮装置、拉紧装置、链板及机架等五个部分组成。

5、喂料机尾部有枕木吸震，中部有特殊的吸震托辊支承，改善大块物料冲击两侧滚轮和槽板受力力条件，提高运行部件的寿命。

6、特别加强的头部罩壳下罩左右是可分式，不妨碍起吊破碎机转子体。

7、头部装置链轮13-15齿，奇偶数齿分开传动，寿命增加。

8、头部装置链轮切割成3瓣齿，不需拆卸链板即可更换轮齿，易维护。

9、传动型式有开式型、行星型、悬挂型，可供选用。

 振动喂料机安装调试:

1.振动喂料机中用于配料、定量喂料时为保证喂料均匀稳定，防止物料自流应水平安装，如进行一般物料连续喂料，可下倾10°安装。对于粘性物料及含水量较大的物料可以下倾15°安装。

2.安装后的喂料机应留有20mm的游动间隙横向应水平，悬挂装置采用柔性连接。

3.空试前，应将全部螺栓紧固一次，尤其是振动电机的地脚螺栓，连续运转3-5小时应重新紧固一次。

4.试车时两台振动电机必须反向旋转，电流及噪音的稳定性，发现异常应及时停车处理。
