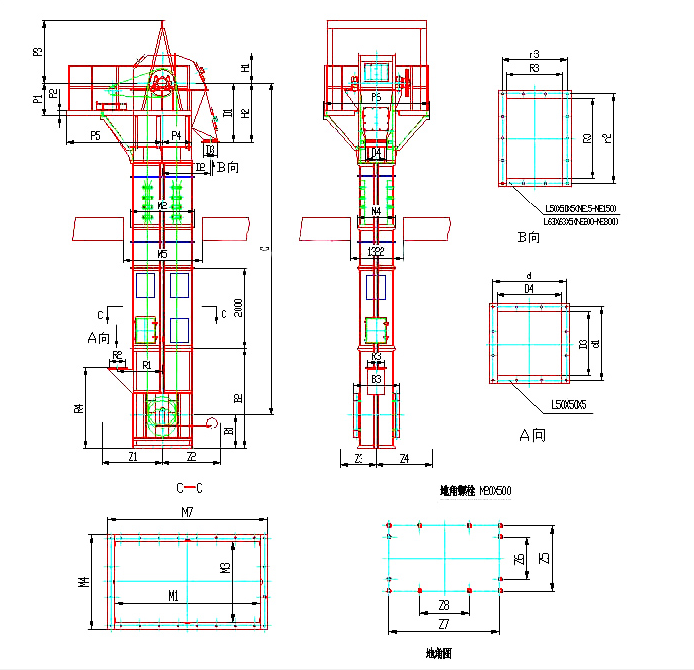

TD型斗式提升机的安装与参数
TD型斗式提升机的安装要求：
1.斗提机下部区段的支撑面，必须保证坐落在基础的水平面上。
2.斗提机的上部驱动轴和下部张紧轴应在同一垂直平面内，并且两轴心线均应与水平面平行。
3.中间机壳的法兰连接处，不得有显著的错位。法兰间可垫入石棉垫或防水粗帆布，以保证密封性。
4.斗提机的下部区段、中间机壳和上部区段的中心线应在同一垂直线上，其垂直度偏差在1m长度上不允许超过1mm，总高的累积偏差不允许超过8mm。
5.料斗在牵引件上的位置应正确，并紧固可靠。在运行中，不应有偏斜和碰撞机壳的现象发生。
6.螺旋拉紧装置调整好后，应使牵引构件具有均匀的、正常运行所必需的张紧力。为了使在运行中有足够的拉紧行程，余下的拉紧行程应不少于全行程的50%。
7.减速机高速轴的轴线与电动机的轴线，应相互平行；低速轴的轴线与斗提机驱动轴的轴线，应在同一水平线上，其最大平行偏移量不得超过0.2mm，最大轴线交角不得超过40‵。
8.斗提机应安装起吊设备，起重量不小于2t。起重机的轨底与驱动中心线的距离一般为2～2.2m。
9.斗提机的中部应有防止偏移的中间支撑装置。支撑点的间距不大于8m。最上面的支撑点应尽量靠近头部。
TD型斗式提升机技术参数表：
| 料斗型式 | 输送量（m3/h） | 斗容（L） | 斗速（m/s） | 滚筒转速（r/min） |
TD100 | Q | 4 | 0.15 | 1.4 | 67 |
H | 7.6 | 0.3 | |||
TD160 | Q | 9 | 0.49 | ||
H | 16 | 0.9 | |||
Zd | 16 | 1.2 | |||
Sd | 27 | 1.9 | |||
TD250 | Q | 20 | 1.12 | 1.6 | 61 |
H | 36 | 2.24 | |||
Zd | 38 | 3.0 | |||
Sd | 59 | 4.6 | |||
TD315 | Q | 28 | 1.95 | 1.6 | 61 |
H | 50 | 3.55 | |||
Zd | 42 | 3.75 | |||
Sd | 67 | 5.8 | |||
TD400 | Q | 40 | 3.1 | 1.8 | 55 |
H | 76 | 5.6 | |||
Zd | 68 | 5.9 | |||
Sd | 110 | 9.4 | |||
TD500 | Q | 63 | 4.84 | 1.8 | 55 |
H | 116 | 9.0 | |||
Zd | 96 | 9.3 | |||
Sd | 154 | 14.9 | |||
TD630 | H | 142 | 14 | 2.0 | 48 |
Zd | 148 | 14.6 | |||
Sd | 238 | 23.5 |
