NE板链斗式提升机是应用广泛的一种垂直提升设备，它被用来提升各种散状物料，如：矿石、煤、水泥、水泥熟料等。

NE板链斗式提升机工作原理：

NE板链斗式提升机是流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。NE板链斗式提升机规格多(NE15~NE800共11种)，提升量大；且生产能高，能耗较低。NE板链斗式提升机采用全封式机壳链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。

NE板链斗式提升机主要特点：

NE板链斗式提升机提升量范围在：15-800m³/h，提升高度达：50m采用板链式高强度耐磨链条，延长了链条和链斗的使用寿命。

1.密封性好，环境污染少。

2.操作、维修方便、易损件少。

3.使用成本低，由于和维修少，使用成本极低。

4.运行可靠，先进的设计原理，保证整机运行的可靠性。

5.结构刚性好，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。

6.机械尺寸小，与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。

7.输送能力大，NE板链斗式提升机具有NE15～NE800多种规格，提升量范围为15～800m3/h 。

8.操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物料的垂直提升。

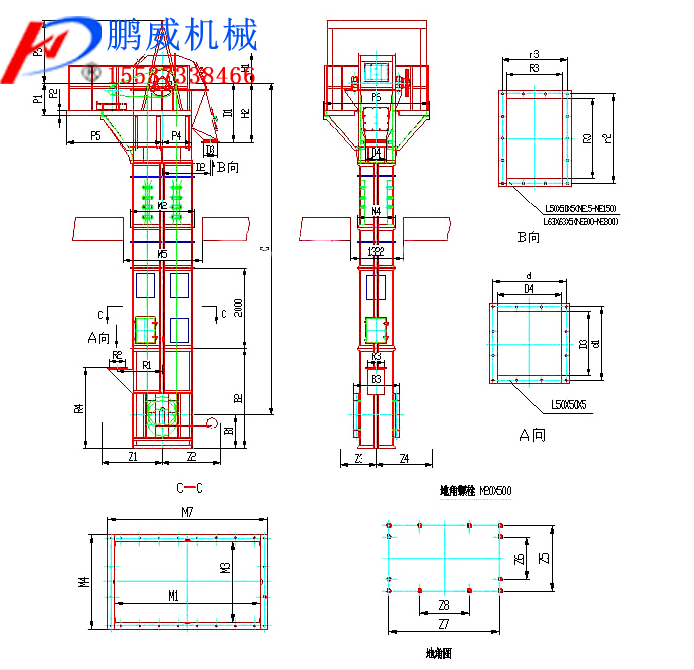

NE板链斗式提升机外形图：

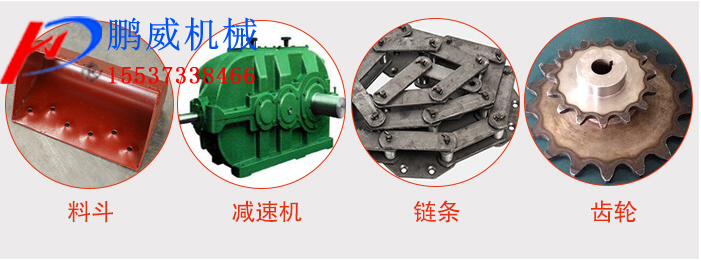

NE板链斗式提升机主要部件特点:

1.上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。

2.中间节：部分中间节装有轨道（双排节），以防止链条工作中摆动，部分中间节装有检修门以便维修。

3.下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。

4.上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。

5.板链：链板采用 45 # HRC36~42。

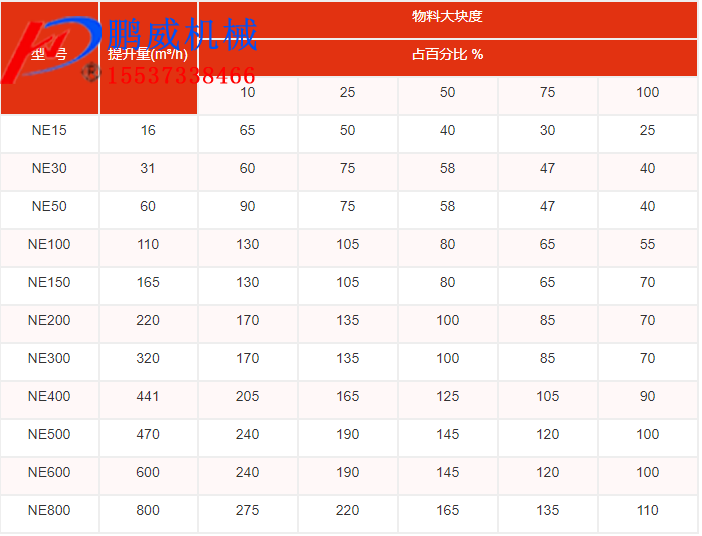

NE板链斗式提升机型号参数表：

NE板链斗式提升机的安装

1、板链斗式提升机必须牢固地安装在坚固的砼基础上。砼基础的表面应平整，并呈水平状态，保证斗式提升机安装后达到垂直要求。高度较高的板链斗式提升机在其中部机壳和上部机壳的适当位置应与其相临的建筑物（如料仓、车间等）连在一起以增加其稳定性。安装时先安装下部部件，固定地脚螺栓，然后安装中部机壳，后安上部机壳。机壳安装成功，校正垂直度。在全高上下用铅直线测量，误差应小于10mm。上下轴应平行，其轴心线应在同一平面内。高度较低的斗式提升机安装时，可以在地平面把上、中、下机壳全部连接并较正好，然后整体吊直固定在砼基础上。

2、机壳安装好后，安装链条及料斗。料斗连接用的U型螺丝，既是链条接头，又是料斗的固定件。U型螺丝的螺母一定要扭紧并可靠防松。

3、链条及料斗安装好以后，进行适当张紧。

4、给减速机及轴承座分别添加适当数量的机油和黄油。减速机用工业齿轮油润滑。轴承座内用钙基或钠基黄油均可以。

5、试运转，安装完成后即应进行空车试运转。空运转应注意：不能倒转，不能有磕碰现象。空运转不小于2小时，不应有过热现象，轴承温升不超过250C，减速机温升不超过300C。空运转2小时后，一切正常即可进行负荷试车。带负荷试车时喂料应均匀，防止喂料过多，堵塞下部造成闷车。

NE板链斗式提升机使用维护注意事项

1、板链斗式提升机应空负荷开车：所以每次停机前应排尽所有料斗内的物料，然后再停车。

2、不能倒转：倒转即可能发生链条脱轨现象，排除脱轨故障很麻烦。

3、均匀喂料：禁止突然增大喂料量，喂料量不能超过提升机的输送能力，否则容易造成底部的物料堆积严重时发生闷车事故。

4、及时适量补充润滑油。

5、链条和料斗严重磨损或损坏时应及时更换。
