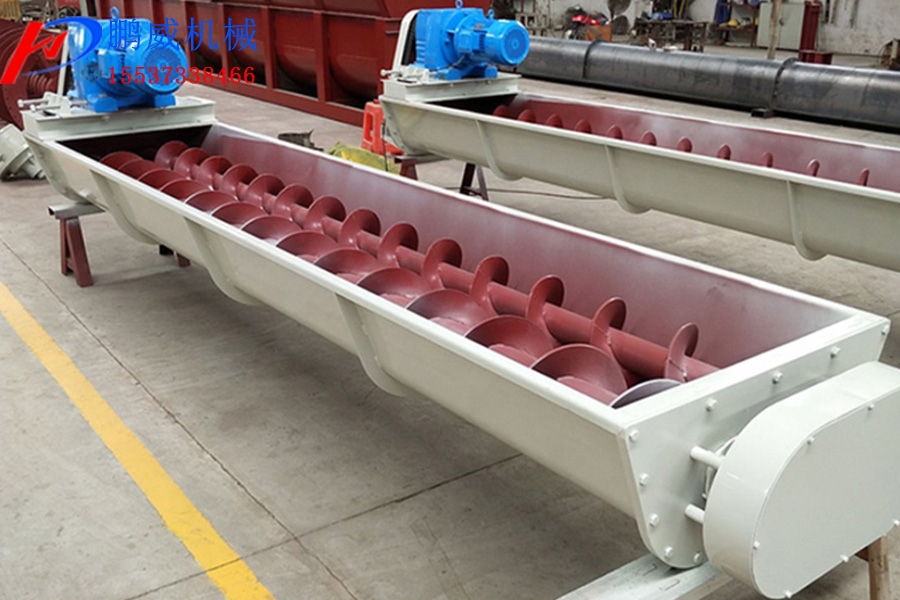

螺旋输送机的结构:
螺旋输送机由驱动装置,机壳、盖板、螺旋轴、螺旋叶片、进料口、出料口等部件组成。
1、螺旋叶片:可分为满叶式、带叶式、桨叶式、齿式等几种形式。
满叶式:构造简单,输送能力强,适宜输送散落性较好的、干燥颗粒状或粉状物料,是使用最广泛的叶片型式。
浆叶式螺旋叶片:在完成输送作业的同时,有较强的混合和搅拌作用。如用于轧胚机混合器桨叶、仁壳分离的圆打筛。
带叶式、齿式在油脂加工厂中用的比较少。
2、机壳:分为两种形式“U”行机壳和圆形机壳,圆形机壳主要是用作密封设备进料,圆形机壳的绞龙又叫密封绞龙。
3、螺旋轴:中空,用钢管制成,强度高、重量轻、便于连接。在轴与轴的连接处和安装轴承处使用一小段实心轴。在连接处将实心轴伸入空心轴内用高强度的螺栓按相互垂直方向对穿空心轴与实心轴来固定连接螺旋轴。
