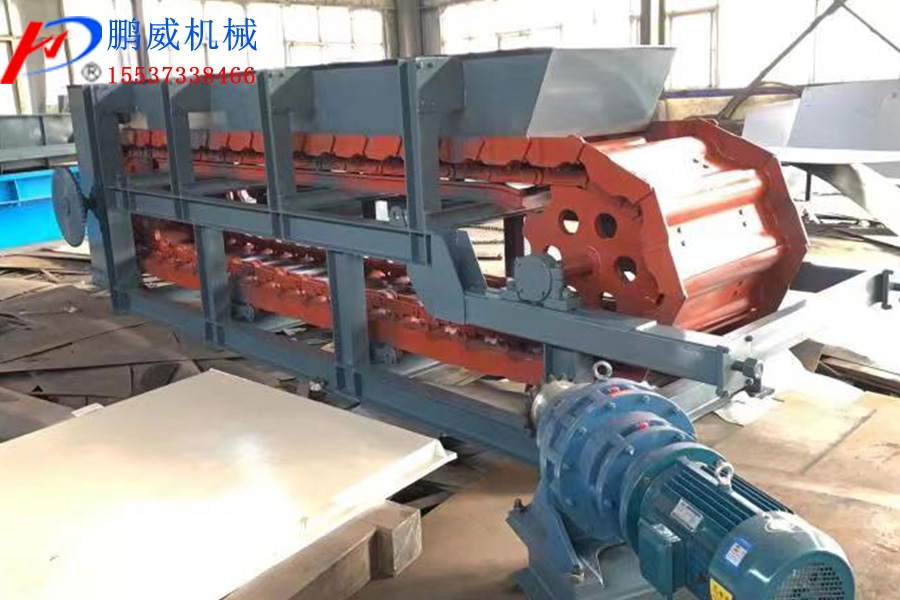

板式给料机工作原理与结构特性
板式喂料机是将电动机的动力，经过联轴器和减速器驱动链轮轴旋转通过链轮齿与链条销轴啮合，拖动链板作连续直线运动。链板由安装在机架上的支重轮与托轮支承，并通过调整拉紧装置使其链条与链轮正确啮合，完成输送物料的目地。
板式喂料机结构特性：
板式喂料机由头部驱动装置、尾轮装置、拉紧装置、链板部分及机架等五个部分组成。
1.头部驱动装置：头部驱动装置是重型板式给料机的动力及传动部分，它由电动机、减速机及主动链轮装置等组成。电动机采用专用变频调速电动机，以满足工艺上调节喂料量的要求。重型板式给料机的主动链轮装置采用两只齿数为6的链轮带动两条片式链、槽板沿轨道运动。
2.尾轮装置：尾轮装置是重型板式给料机链板的改向部分，它由尾轮轴、两只尾轮、轴承等组成。
3.拉紧装置：拉紧装置采用结构简单、安全可靠的螺旋拉紧装置。
4.链板部分：链板部分由牵引链和槽板组成。牵引链采用耐冲击、运行平稳、工作可靠的片式链。槽板由16mn钢板焊接而成，两边焊有钢板作挡边，用高强度螺栓将其与牵引链紧固在一起。
5.机架：机架为整体机架，由头架、中间架、尾架组成，均为槽钢、角钢及钢板焊接而成，机架上设有四条轨道支承链板装置及物料（上分支）及两条轨道支承链板装置（下分支）。
