U型无轴输送机详情介绍

奥创机械生产的U型无轴输送机是一种无中心轴靠螺旋体旋转运输物料的设备，无轴螺旋输送机可输送传颗粒状和粉状物料、湿的和糊状物料、半流体和粘性物料、易缠绕和易堵塞物料。U型螺旋输送机是螺旋输送机的一种，适宜小范围作业，输送稳定，在输送场地限制的情况下可以很好的发挥作用。密封性能好，对于粉尘较大以及对环境有要求的场合具有极大的优势，可以避免输送过程中扬尘现象的产生。但是U型螺旋输送机不适宜长距离输送，造价较皮带输送机来说较大，对易碎物料容易产生挤压等破坏。

U型无轴输送机结构特点

U槽型螺旋输送机有七种规格：螺旋直径：150、200、250、300、400、500、600；十种标准转数（数/分）：20、30、35、45、60、75、90、120、150；螺旋机长度：从3米起到30米止，输送机长度可自由选择。主要由驱动装置、头部装配、机壳、无轴螺旋体、槽体衬板、进料口、出料口、机盖（需要时）、底座等组成。驱动部位：三项异步电机或变频电机。减速机部位：摆线针轮减速机或齿轮减速机。联动部位：直连式联轴器或链轮链条。箱体部位：壳体或加装衬板、有轴螺旋轴或无轴螺旋轴、吊轴承、两端轴承、进出料口、壳体盖板等。底部：底座。

1、驱动装置：采用摆线针轮轮减速机或轴装式硬齿面齿轮减速机，一般将驱动装置设在出料口端，为使螺旋体在运转时处于受拉状态。

2、头部装配有推力轴承，可承受输送物料时产生的轴向力。

3、机壳：机壳为U型或O型，上部加防雨型机盖，材质有不锈钢或碳钢或玻璃钢。

4、无轴螺旋体：材质为不锈钢或碳钢。

5、槽体衬板：材质为耐磨的塑料板或橡胶板或铸石板等。

6、进、出料口：有方形和圆形两种，一般进、出料口形式由用户决定。

7、结构紧凑，操作简便，经济耐用，维护量极少，维护费用低。

U型无轴输送机工作原理

U型螺旋输送机在工作时是靠电机动力驱动经过减速机降速通过联轴器传给螺旋轴转动，由于螺旋叶片转动，拨动物料物料与壳体产生摩擦力，在由螺旋轴的拖动，物料缓缓徐进奔向出料口方向，就这样把物料输送到料仓或料池中完成它的工作。U型槽螺旋输送机工作环境温度通常为-20～40℃，输送物料的温度一般为-20～80℃，U型螺旋输送机适宜水平和小倾角布置，倾角以不超过15°为宜，如倾斜角度过大请选用GX系列管式螺旋输送机。

无轴螺旋输送机采用全封闭输送和易清洗的螺旋。表面，可保证环境卫生和所送物料不受污染、不泄漏。扭距大、能耗低。由于螺旋无轴，物料不易堵塞，排料口不堵塞，因而可以较低速度运转，平稳传动，降低能耗。扭距可达4000N/m。输送量大。输送量是相同直径传统有轴螺旋输送机的1.5倍。无轴螺旋输送机具有结构简单，制做成本低，密封性强、操作安全方便等优点，中间可多点装、卸料。广泛用于化工、建材、冶金、粮食等部门，在倾角β<20°的情况下，输送粘度不大、不易变质、不蝗结块的粉状、颗粒状和小块物料。

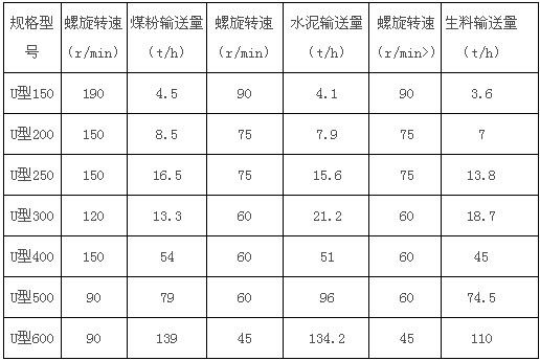

U型无轴输送机技术参数
